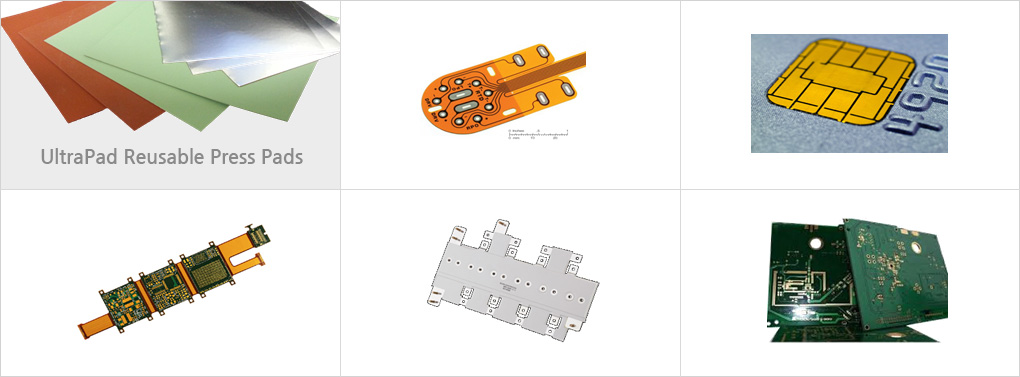

UltraPad Reusable Press Pads
실리콘 고무와 보강재인 Fiberglass(섬유유리)의 합성물로써 Ultra Press Pads는 소모품으로 사용되며, 고성능 실리콘 제품입니다. Ultra Press Pads는 적층 환경에서 최적의 열 안정성 및 압축을 위해 패드에 사용되는 특수하게 배합 된 실리콘 고무 컴파운드로 설계되었습니다. Ultra Press Pads는 광범위한 온도와 압력의 공정에서의 가장 비용 효과적인 pad 솔루션입니다. Laminates의 제조에서 Flexible Printed Circuits(FPCB), Copper Clad Laminates(CCL), Laminated Bus Bars, 그리고 Smart Cards(SIM/RFID등)과 같은 곳에서 Ultra Press Pads는 사용됩니다.
특징
- Rigid PCB/ FPCB /RF PCB 적층 공정에 사용되도록 설계된 silicone press pad
- 적층 작업 환경에서 최적의 열 안정성과, 압축성, 균일한 압력을 위해 설계 됨
- 150℃ ~ 250℃, 0MPa ~ 15Mpa으에서 반복 사용할 수 있는 가장 경제적이고 효율적인 자재
- 뛰어난 신축성을 지니고 있어 BASE 단면을 평탄하게 눌러 보충 가능
- 생산 효율 향상 및 소모품의 비용을 감소시키며, 기존 부자재 대비 내구성 및 긴 수명을 보유
역할

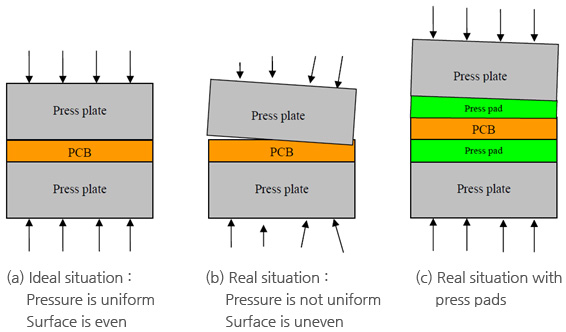

- 기존 부자재인 PCV + Kraft Paper 역할을 대신하여 열 전달을 컨트롤하고 압력이 고르게 전달되도록 쿠션역할을 하며, 제품과 자재를 밀착시켜 줌
- 외곽에 위치한 제품과 중앙에 위치한 제품 간의 승온 속도 편차를 줄여줌
- 고온 시 적합하며, 수축 및 팽창을 잡아주는 치수 안정성 확보
종류
| 특성 | 단위 | MR | D75 | D65 | AL-CLAD |
|---|---|---|---|---|---|
| 적용 | - | Traditional Fast Press | Traditional Fast Press | Fast Press | Fast Press |
| 품명 | - | 55833R062AC | 55173R062 | 51073G031 | 91B32R016 |
| 두께 | mm | 1.6 | 1.6 | 0.8 | 0.4 |
| 색상 | - | Red | Red | Green | Red |
| 경도 | Shore A | 81 | 75 | 81 | 알루미늄 강도 8,500 grams |
| 권장 온도 | ℃ | 150-300 | 150-300 | 150-300 | 150-300 |
| 권장 압력 | Kgf/cm2 | 최대 100 | 최대 50 | 최대 50 | 최대 100 |
장점
- 낮은 마찰 계수를 가진 실리콘 패드 표면 처리를 통한 인쇄 회로기판 (PCB, FPCB, CCL, HDI, CCP) 및 기타 산업용 적층 프로세스에 적합한 치수 정밀도 유지 가능함
- 내 충격성 및 내 피로성이 탁월한 섬유 코어의 탑재를 통해 반복적인 사용 가능, 사용 빈도가 타사 제품에 비해 월등히 높음
- 탁월한 열전도 속도를 가지고 있으며, 안정된 온도 전달력과, 압력을 균일하게 유지하여, 냉각 대기 시간을 줄여 전체적인 생산 효율을 극대화 시킬 수 있는 부자재
- PVC + Kraft Paper를 대신하여 사용하므로 부자재 비용 및 인력 절감 효과가 있으며, 환경 보전의 효과도 기대
- 부자재 감소로 인한 Lay up 및 Lay Out 작업의 효율성. 기타 부자재보다 고온 환경에서 (150-300℃) 작업 시 유리
- Military, 항공, MCM(Multi Chip Module)등 다층화 제품 생산 시 최적화 된 실리콘 패드 제품
- 고 압력에 의해 PCB 제품의 특정형태가 PAD로 전달되는 것을 방지 하며, 뛰어난 복원력을 가지고 있음

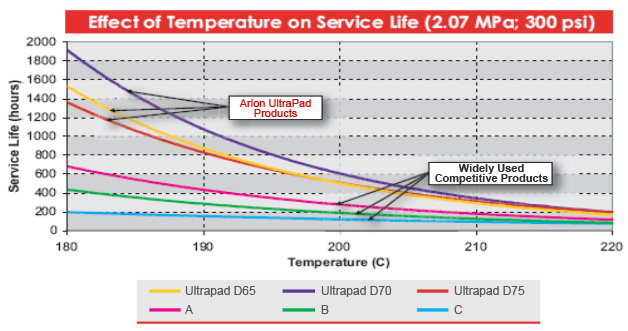

Service Life Time

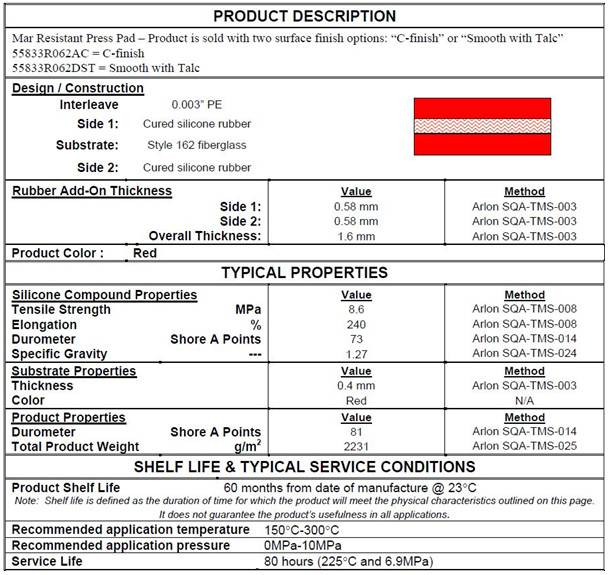

Product Description

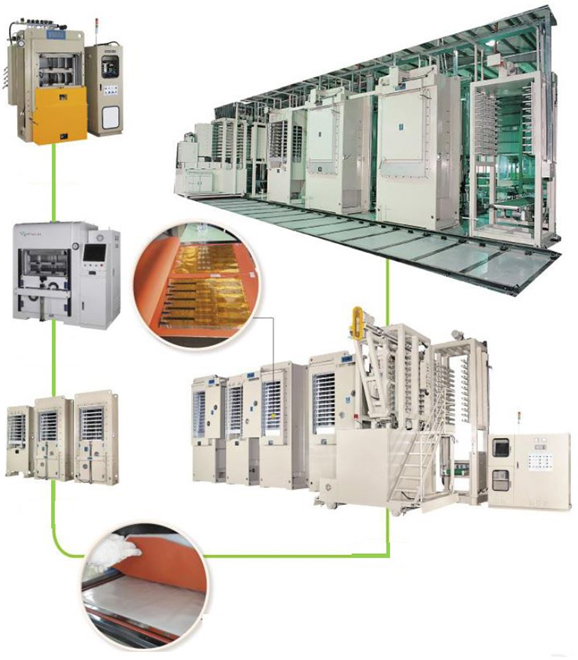

공정도
