PCB설비

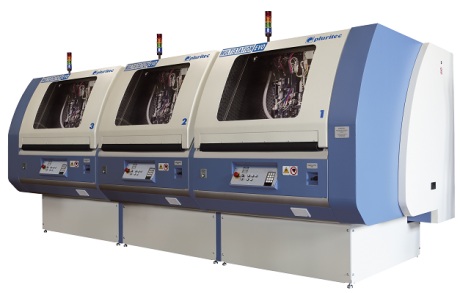

기존의 다축 CNC 드릴 또는 라우팅 장비는 보드 하나를 작업해도 동시에 같이 작업해야 하는 불편함과 낭비가 있었습니다 . 이탈리아 플루리텍은 기존의 다축장비의 틀을 깨고 단축 개별 모듈 타입의 멀티스테이션 에보 (Multistation EVO)를 개발하였습니다 .
에보 (EVO) 는 고객의 필요에 따라 단축 CNC 장비 1 대부터 최대 6 대까지 연결이 가능하며 각 스핀들 당 각개의 작업이 가능하며 이 작업은 하나의 제어판에서 작업이 모두 가능합니다 . 따라서 각각의 단축 모듈은 독립적으로 각기 다른 프로그램을 수행할 수 있습니다 . 또한 CNC 를 기반으로 드릴용 스핀들과 라우팅용 스핀들을 혼합하여 각 모듈에 적용하는 것이 가능합니다 .

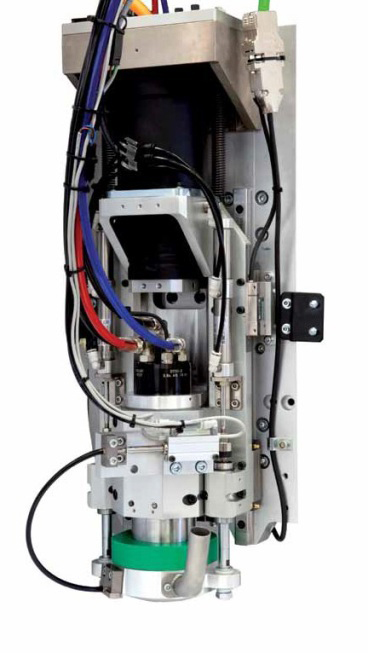

스핀들 구성 특징
- 1) 범용 고속 스핀들 1ea (160, 180, 200krpm 중 선택 )
- 2) 마이크로 드릴링 스핀들 1ea (250krpm)
- 3) 라우팅 스핀들 1ea (80 or 125krpm)

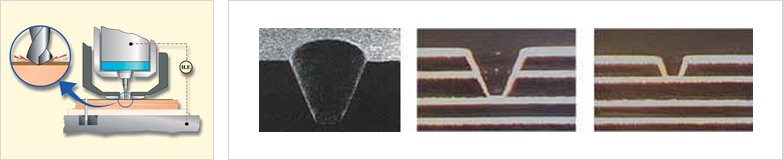

접촉 드릴 (Contact Drilling)
DUO는 접촉 드릴 시스템이 갖추어져 있으며 이를 통해 비트 부서짐을 감지할 수 있으며 깊이차 드릴의 정밀한 조절이 가능합니다 .
매핑 (Mapping) 작업
매핑 (Mapping) 기능은 작업 보드의 표면의 상태와 높이를 측정하는 기술입니다 . 매핑 기능을 통해서 보드의 휘어짐이나 부분별 높이 차이가 나는 부분의 높이를 재어 고정밀도가 요구되는 깊이차 드릴이나 라우팅 작업을 구현하기 위해 사용됩니다 .
드릴 비트 집 (Tool Magazine)
회전 드럼 타입 비트집으로 최대 840 개의 드릴 비트를 장착할 수 있습니다.
작업 영역
에보 (EVO) 는 단축 스핀들에 작은 외관 크기에도 불구하고 630 x 765mm (24.8”x30.12”) 의 큰 사이즈 보드도 작업이 가능하다 .

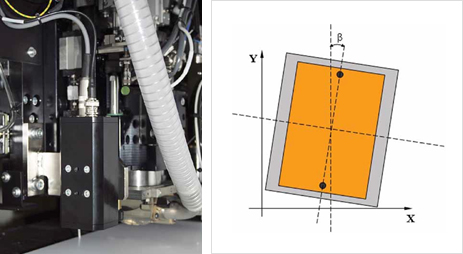

CCD Camera
CCD 카메라를 통해 보드를 올려놓은 후 보드의 배열을 정확하게 맞추고 공작대 위에서 발생할 수 있는 문제 사항들을 줄여줄 수 있게 한다 . 그리고 비젼 시스템은 특정 타겟의 위치에 근간하여 구간 작업하는 드릴이나 특정 패턴의 라우팅을 할 때 특수 적용을 가능하게 한다 .

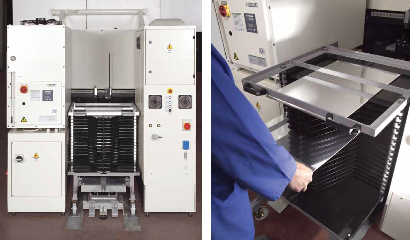

자동화
각각의 모듈은 독립적인 로딩 , 언로딩 시스템이 갖춰져 있습니다 .
Technical Specifications
TECHNICAL FEATURES
| Tooling T ype | Slidingbarandselfcentering“V”block |
|---|---|
| Tooling pin size | 3.175 mm (0.125") – Other sizes available on request |
| X-Y axes positioning speed | 60 m/min (2362 in/min) |
| X-Y axes acceleration | 1.5 g |
| Z axes positioning speed | 35 m/min (1378 in/min) |
| Z axis acceleration | 3,5 g |
| Z axis vertical run | 40 mm (1.5748") |
| Positioning accuracy* | 0.005 mm (0.0002") |
| Repeatability accuracy* | 0.004 mm (0.00015") |
| Drilling accuracy** | ±0.018 mm(±0.0007”) |
DRILLING UNIT
| Air bearing spindles | Drilling:160 krpm(standard)-180 krpm–MCT200krpmsynchronous–250krpm(option)Routing:80 krpm(standard)-125krpm(option)–MCT60Krpmsynchronous(option) |
|---|---|
| Drillingaccuracy | Control leddepth accuracy:±0.015mm(±0.00059”) |
| Broken bit detection | Contact drilling system |
| Drilling diameters | 0.10 – 6.35 mm (0.00394"- 0.250") 0.050 - 3.17 mm (0.00197”- 0.125”) with 250 krpm spindle 0.050 - 3.17 mm (0.00197”- 0.125”) with 250 krpm spindle |
TOOL CHANGE
| Number of tools available | 154 or 308 collared or collarless tools (standard) on Pluritec strips and located on cassette. 1300 tools with chain system is optionally available 1300 tools with chain system is optionally available |
|---|---|
| Gripper | 1gripper(standard) – double gripper (option) forafast tool change |
| Laser station | For drill bit height, diameter and dynamic run-out measuring |
CONTROL UNIT
| MULTISTATION EVOLUTIONLZ | Multistation Standard | |
|---|---|---|
| CNC type | Pluritec ® PCB Control | Sieb & Meyer CNC 84.00 |
| Operating system | Windows 7 professional | |
| Monitor | 17” LCD colour monitor | |
| CPU | Intel Pentium Dual Core 1.8GHz | PentiumIV2.8GHz |
| Hard disk | 130 GByte minimum | 40 GByte minimum |
| RAM | 2GByte minimum | 1GByte minimum |
| Miscellaneous | Ethernet interface, USB, mouse and keyboard | |
GENERAL SPECIFICATIONS
| Electrical power supply | 400 V 50 Hz 3 phase – di f ferent power supply on request |
|---|---|
| Power requirements | 1stmodule7.3kVAEachextra module 2.6kVA |
| Compressed air pressure | bar(102PSI) |
| Air consumption | CFM |
| Noise level | < 75 dB |
| Total weight 1st module | 2600 kg(5700lb) |
| Total weight, each extra module | 2400 kg(5300lb) |
