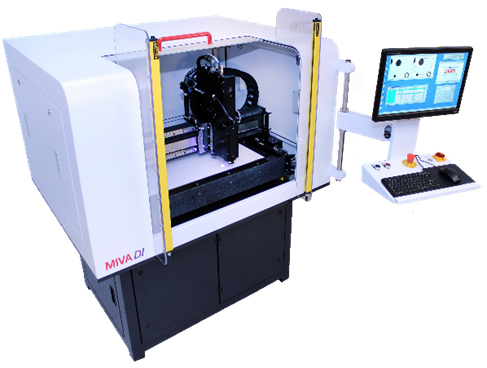

MIVA Technologies GmbH는 Direct Imager, Mask Writer 및 Flatbed Photoplotter 이미징 시스템의 개발, 생산 및 고객 서비스에 전념하는 독일 소재 회사입니다. 목표는 빠르고, 비용 측면에서 효율적인 생산 및 서비스 솔루션을 제공하여 고객과의 지속적인 협력 관계를 구축하는 것입니다. 기술적 혁신이 필요한 경우 소프트웨어 및 하드웨어 업그레이드를 통해 노출 속도, 정밀성, 해상도 및 안정성을 최적화 할 수 있습니다. 폐쇄 루프의 높은 위치 정밀도, 낮은 투자 비용 대비 저렴한 서비스 비용과 결합된 다양한 시스템의 Working Size (7.5cm ~ 6m) 구현 및 최적 해상도 (3000dpi ~ 128000dpi)의 설비 제공이 가능합니다.
주 고객 생산 대상 분야의 예는 다음과 같습니다.
PCB 제조, 하이브리드 생산, 화학 밀링, 광학 백플레인, LCD 패널 제조, 휴대 전화 안테나, 자동차 제조, 정밀 에칭 (시계 제조), 후막 리소그래피, 유동체, 센서 설계, 고주파 애플리케이션, 크롬 마스크 제조, 선형 및 회전 엔코더 , 정밀도 그래픽 및 기타 인쇄 응용 프로그램.MIVA 평판 이미징 시스템은 25 년 이상 전세계 시장에 서비스를 제공해 왔습니다.
기존 생산 공정과의 완전한 호환성을 제공하는 이 시스템은 Dry film과 액상 레지스트를 포함한 모든 유형의 UV-감응형 매체에서 이미지 구현이 가능합니다. 또한 동일 시스템으로 광범위한 작업수행에 필요한 최적의 기능을 제공하고자 이중 해상도 기능이 가능합니다.
Quad-Wave LED Array는 다중 파장 LED 광원으로 2000L 및 2600L 모델에 사용됩니다. 360, 375, 390, 405nm의 4 개의 개별 파장을 동시에 사용할 수 있습니다. Quad -wave ™ LED 어레이는 보다 Sharp한 측벽과 넓은 범위의 포토 레지스트를 제공합니다. 2600HD에 설치된 LED Array는 고해상도 광학의 Optic의 제약으로 인해 현재 단일 파장입니다.

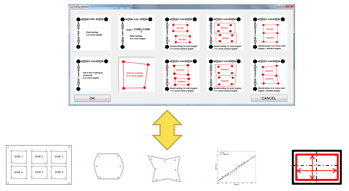

xDI로 전환할 때의 주요 장점 중 하나는 디지털 이미지를 제품 Scale에 맞추는 기능입니다.
이 기능에 대한 설정은 데이터 파일 내의 CAM 마크를 통해 이루어 지므로 운영자는 실제로 설정을 하지 않습니다.
CAM 파일에서 참조된 좌표를 사용하여 시스템은 다양한 위치로 이동하고 빌드된 패널을 측정합니다.
이미징 하기 전에 이미지 맞춤이 최적화되도록 배율 조정이 적용됩니다.
시스템 해상도는 고객이 요구하는 최소 피처 크기에 의해 결정됩니다.
모델 2000L 및 2600L은 구입시 최소 50 마이크론 또는 25 마이크론의 크기로 주문할 수 있습니다.
2000HD 모델은 베이스 옵션으로 12.5 미크론 해상도 헤드는 추가 옵션사항 입니다.
Miva의 Quad-wave LED 광원은 표준 2 년 보증이 제공됩니다.
LED 작동 수명은 50,000 시간을 초과 할 것입니다.
업그레이드 가능성 : 시스템은 최대한의 유연성을 위해 설계되었습니다.
시스템은 최대한의 유연성을 위해 설계되었습니다.
각 모델에 대한 추가적인 업그레이드를 통해 초기 투자이후 오랜 기간 최적의 상태를 유지 할 수 있습니다.
필드 업그레이드 :
LED Direct Imaging Systems Main Menu
2000L Series
3000L Series
2400DT Series
12000HD Series
Resolution | Minimum Feature Size (microns)** | System Availability |
---|---|---|
7,000 | 50.0 | 2000L, 2600L |
14,000 | 25.0 | 2000L, 2600L |
28,000 | 12.5 | 2000L, 2600L |
32,000 | 10.0 | 2000L, 2600L, 2600HD |
64,000 | 5.0 | 2600HD |
128,000 | 3.0 | 2600HD |
200,000 | 2.0 | 2600HD |
