ADVANTEST EVA100

EVA100 Measurement System

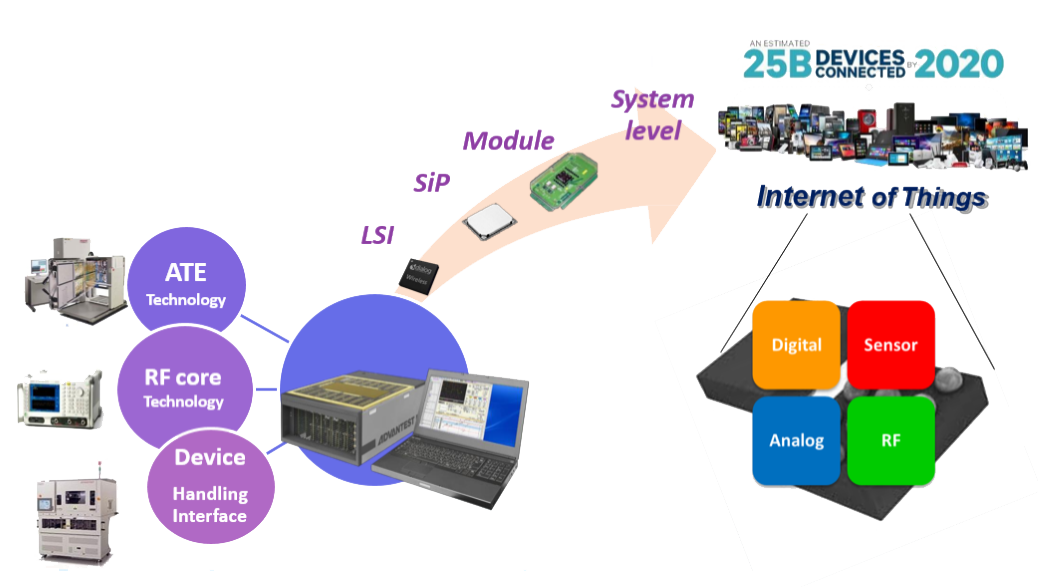

최근 우리가 사용하는 Smart device 수가 폭발적으로 증가 되고 있으며, Analog / Sensor IC의 역할은 Smart society 뿐만 아니라 다른 분야에서도 그 어느 때보다 중요해지는 추세 입니다.

고 성능, 고 정밀도 신뢰성이 요구되는 반도체 Device 테스트 프로그램 개발용으로 개발된 EVA100 측정 System은 테스트 비용 절감 및 고도로 숙련된 개발 엔지니어가 불필요하며, 누구나 쉬운 접근이 허용되어, 프로그램 인코딩이 쉽고 간편하게 설계 / Design 되어 있습니다.

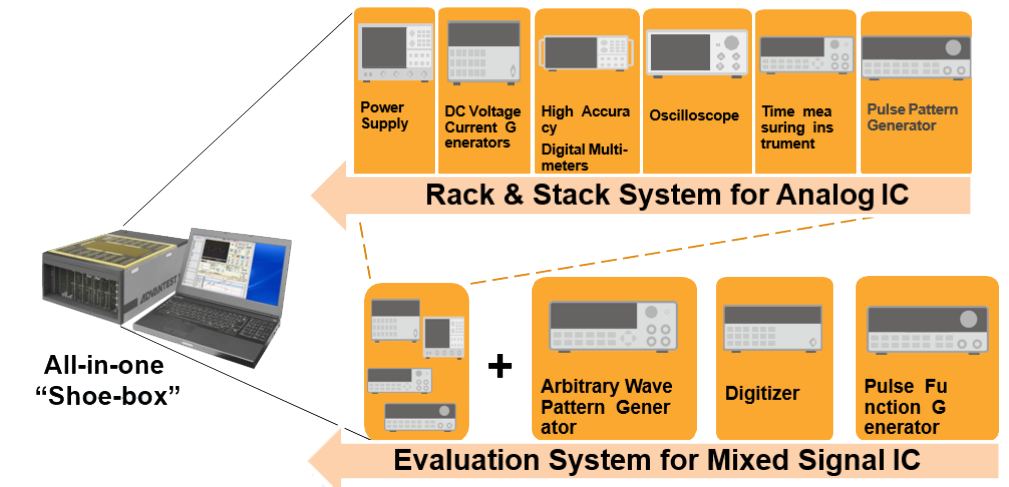

새로이 고도로 통합된 측정 시스템 "EVA100“ 설비는 Power Supplies, SMU( 4 quadrant DC Signal Measurement Units ), Pattern Generators, Arbitrary Waveform Generators, Digitizers and Oscilloscopes를 자체 지원하며, Complete analog / mixed-signal device 의 평가 및 측정에 초점을 둔 설비이며, Module형 방식으로 Target Device 사양에 맞는 구성이 가능 합니다.

새로 개발 된 소프트웨어 GUI는 매우 빠르고 간단한 방식으로 drag & drop 조작만으로 프로그램 인코딩이 가능하게 하는 매우 직관적 프로그램이며, 탁월한 Automatic Report 기능을 제공하여 업무 효율을 극대화 시킬수 있습니다


Expand Business Area with EVA100

EVA100 Features

  • Low Cost Engineering Test Solution
  • Bench Analysis & Device Design Verification
  • Device Characterization & Qualification
  • Functional Evaluation & Mass Production Evaluations

Specification

Main Specification

Base Operating Software Microsfot Windows 7 (64Bit) Service Pack1 higher than 1366x768 display resolution is recommmended.
Intuitive Software No programming language environment
Support Protocol I2C, SPI, JTAG are supported
Easiness and repeatability Useful Sequence Gadgets (Templates) are available
Compact Digital Unit
size : 220mm(W) x 472mm(D) x 206mm(H)
weight : ~9kg (minimum configuration)
Analog Unit
size : 363mm(W) x 472mm(D) x 206mm(H)
weight : ~11kg (minimum configuration)
Production capability Stackable up to x4 Testing Units

* Mircosoft, Windows are either registered trademarks or trademarks of Microsoft Corporation in the United States and/or other countries.


Digital Unit New Testing Unit

Synchronization
  • Synchronization among Modules and Units
  • Protocol support for I2C, SPI
  • Relay Control(64 user control bits)
  • Hardware synchronization
Device Power Supply
  • Voltage Range 7V Current Range 500mA
  • Parallel operation, IDDq Measurement, VBump function
Pattern Generator
  • Up to 100Mbps Pattern Generator (64ch I/O), Maximum 1024ch
  • Per Pin Parametric Measurement Unit(64ch)
  • Time Measurement Unit(8ch)
Arbitray Waveform Generator and Digitizer
  • Arbitrary Waveform Generator (500ksps/18bit)(4port)
  • Digitizer (500ksps/18bit)(2port)
  • Reference Voltage Source (1ch)

Analog Unit

General Interface Controller
  • Up to 100Mbps Pattern Generator (8ch)
  • Protocol support for I2C, SPI, JTAG
  • Relay Control (64 user control bits
  • Hardware synchronization
Analog VI Source
  • Voltage Range +-128V Current Range +-2.0A (DC)/5.0A(Pulse)
  • Voltage Range +-64V Current Range +-500mA (DC)
  • Arbitrary waveform generator, Digitizer, Differential Volts meter
Pattern Generator
  • Up to 100Mbps Pattern Generator (32ch I/O)
  • Low Jitter Pin (8ch I/O)/Low Jitter Clock (1ch)
  • Per Pin Parametric Measurement Unit (32ch)
  • Time Measurement Unit (4ch)
Arbitrary Waveform Generator and Digitizer
  • Arbitrary Waveform Generator (200ksps/24bit 80kHz BW) (Differential 4ch)
  • Digitizer (625ksps/24bit 200kHz BW) (Differential 4ch)
  • Per Pin Parametric Measurement Unit (16ch)
Signal Capture
  • 1Gbps (max. 2Gbps) Sampling (4ch)
